Modbus TCP là gì
Modbus TCP là gì? Modbus là một giao thức truyền thông nối tiếp được Modicon (nay là Schneider Electric) xuất bản lần đầu tiên vào năm 1979 để sử dụng trong các bộ điều khiển logic khả trình (PLC). Modbus đã trở thành giao thức truyền thông tiêu chuẩn trên thực tế và hiện là một phương tiện phổ biến để kết nối các thiết bị điện tử công nghiệp.
Modbus cho phép giao tiếp giữa nhiều thiết bị kết nối với cùng một mạng. Ví dụ, một hệ thống đo nhiệt độ và độ ẩm và truyền kết quả đến máy tính. Modbus thường được sử dụng trong hệ thống điều khiển giám sát và thu thập dữ liệu (SCADA) để kết nối máy tính giám sát với các thiết bị đầu cuối từ xa (RTU). Nhiều kiểu dữ liệu được đặt tên để sử dụng trong logic bậc thang công nghiệp và việc sử dụng chúng trong các rơ le dẫn động. Đầu ra vật lý một bit được gọi là cuộn dây và đầu vào vật lý một bit được gọi là đầu vào hoặc tiếp điểm rời rạc.
Modbus TCP / IP là một giao thức Modbus đơn giản chạy qua Ethernet qua giao diện TCP. Modbus là một giao thức ứng dụng chỉ định các cách quản lý và truyền dữ liệu giữa các lớp khác nhau mà không bị ảnh hưởng bởi giao thức được sử dụng bởi lớp ngay tiếp theo.
Modbus TCP / IP sử dụng Giao thức điều khiển truyền (TCP) và Giao thức Internet (IP) để gửi tin nhắn qua Modbus giữa các thiết bị tương thích trên các hệ thống khác nhau. Nói cách khác, Modbus TCP / IP sử dụng mạng vật lý (Ethernet) với tiêu chuẩn mạng (TCP / IP) mà chính nó cung cấp cách biểu diễn dữ liệu (Modbus như một giao thức ứng dụng). Thông điệp Modbus TCP / IP về cơ bản là một thông điệp dữ liệu truyền thông Modbus được nén bằng một vỏ Ethernet TCP / IP. TCP / IP chỉ là một giao thức lớp truyền tải và không thay đổi cách dữ liệu được lưu trữ hoặc diễn giải trong các thông điệp.
Dòng PRECISE-LOG của bộ ghi dữ liệu WIFI hiện là một phần của dòng Modbus. Nó có thể được cấu hình dễ dàng như một thiết bị phụ / máy chủ Modbus. Một máy chủ hoặc máy khách Modbus tiêu chuẩn có thể giao tiếp với các bộ ghi dữ liệu này và thu thập dữ liệu thời gian thực từ chúng thông qua kết nối Ethernet WIFI.
Cách bật giao thức Modbus cho trình ghi dữ liệu PRECISE-LOG
Từ ngày 15 tháng 7 năm 2019, giao thức Modbus TCP sẽ được thêm vào tất cả các dòng máy ghi dữ liệu PRECISE-LOG. Một Modbus master / client có thể đọc một hoặc nhiều thanh ghi đầu vào và lưu giữ có sẵn trong bộ ghi dữ liệu PRECISE-LOG thông qua giao tiếp Modbus TCP.
Thông số kỹ thuật chi tiết cho thanh ghi nhập và giữ có thể tìm thấy trên trang PRECISE-LOG. Các bước sau hướng dẫn chi tiết cách bật giao thức Modbus TCP từ phần mềm SiteView.
- Kết nối bộ ghi dữ liệu PRECISE-LOG với cổng USB của máy tính.
- Bấm đúp vào biểu tượng trình ghi dữ liệu trong giao tiếp USB. chuyển hướng.

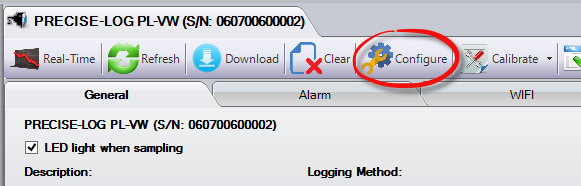

- Trong cửa sổ trạng thái của trình ghi nhật ký, nhấp vào nút Định cấu hình.
4. Trong hộp thoại bật lên, nhấp vào tab "Cài đặt WIFI" và chọn "Sử dụng giao thức Modbus".
Theo mặc định, Modbus sử dụng cổng 502. Nếu máy khách / chủ Modbus của bạn hỗ trợ số cổng khác, bạn có thể thay đổi cài đặt "Cổng" thành số cổng được hỗ trợ.
5. Dựa trên ứng dụng của bạn, bạn có thể chọn "Chế độ máy chủ tiêu chuẩn" hoặc "Chế độ máy chủ AccessPoint" cho cài đặt "Chế độ Wi-Fi".
6. Nhấp vào nút Lưu Cài đặt WIFI. Đèn LED sẽ bắt đầu nhấp nháy cho đến khi giao tiếp được thiết lập.
Đó là nó! Bộ ghi dữ liệu hiện là máy chủ Modbus tiêu chuẩn.
Để biết thêm thông tin về cách định cấu hình cài đặt WIFI cho bộ ghi dữ liệu PRECISE-LOG, vui lòng tham khảo liên kết Câu hỏi thường gặp sau.
