Bộ ghi dữ liệu cặp nhiệt điện (Sản xuất tại Canada)
Thermocouple Datalogger LPTM-1 (Made in Canada)
SITE-LOG LPTM-1 là bộ ghi dữ liệu cặp nhiệt điện độc lập, chạy bằng pin, 7 kênh. Ghi lại nhiệt độ môi trường xung quanh và 7 đầu dò cặp nhiệt điện bên ngoài.
Dữ liệu được lưu trữ trong 8 MB bộ nhớ flash không bay hơi để có thể truy xuất sau này. Vỏ nhôm vượt trội ngay cả trong môi trường công nghiệp khắc nghiệt nhất.
Kênh nhiệt độ tích hợp của nó cung cấp khả năng giám sát môi trường và bù điểm lạnh.
Một cổng USB plug-and-play và công thức tùy chỉnh phổ biến giúp đơn giản hóa việc chuyển đổi các đơn vị giao tiếp và xử lý. ADC 16-bit rất phù hợp cho các ứng dụng khoa học và phòng thí nghiệm, nơi các phép đo chính xác và chính xác là quan trọng.
Chỉ cần cắm trình ghi vào cổng USB của máy tính và phần mềm sẽ tự động nhận dạng nó và xử lý cấu hình, tải xuống, vẽ đồ thị, v.v.

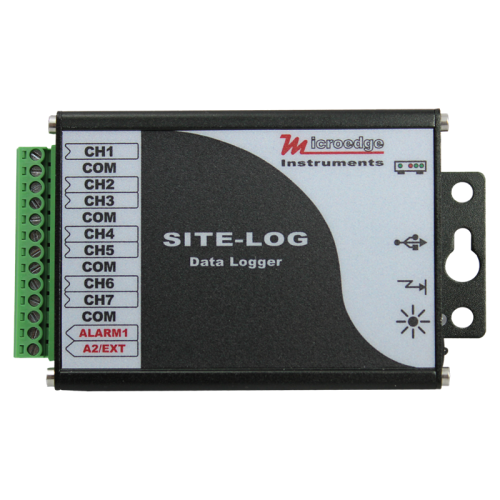

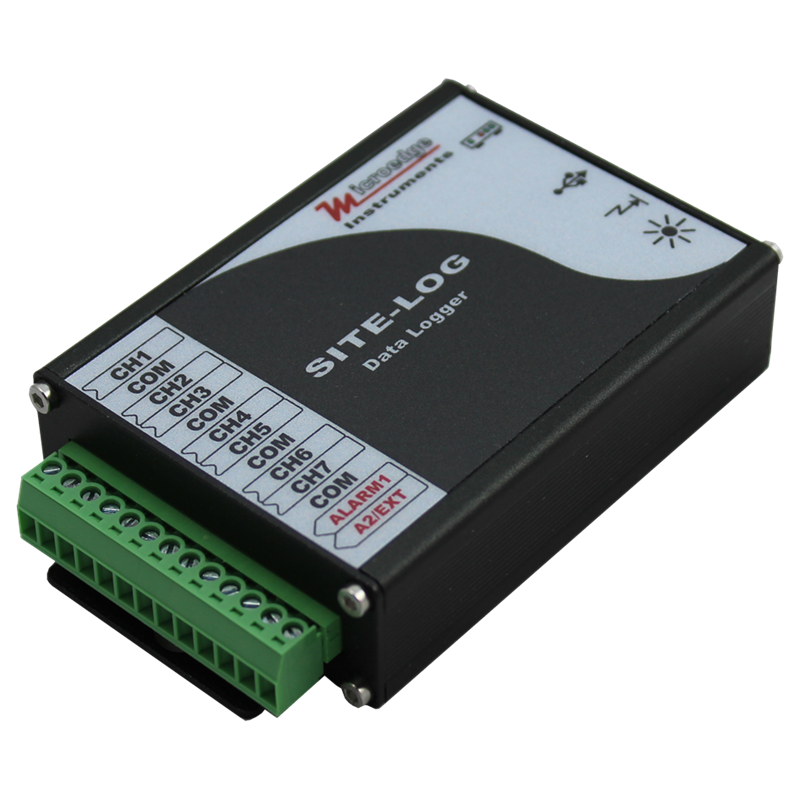

Thermocouple Data Logger SITE-LOG LPTM-1
Product: Thermocouple Data Logger
Made by: MICROEDGE INSTRUMENTS (CANADA)
Series： SITE-LOG
Model: LPTM-1
Đặc điểm:
- 7 kênh
- Bộ chuyển đổi A / D 16 bit.
- Điểm bù nguội.
- Dung lượng bộ nhớ 8MB.
- Giao diện USB và giao diện nối tiếp, cả hai đều có tốc độ truyền tự động lên đến 115200 bps.
- Phạm vi có thể lập trình cho tất cả các loại đầu dò cặp nhiệt điện.
- Tuổi thọ pin trên 10 năm.
- Đối với cấu hình, tải xuống, vẽ, phân tích và báo cáo, có phần mềm mạnh mẽ.
- Điều khiển cảnh báo / điều khiển kích thích có thể cấu hình.
- Lựa chọn khoảng thời gian lấy mẫu rộng (20 ms đến 12 giờ).
- Vỏ nhôm chắc chắn.
- Sơn PCB để chống ẩm, ăn mòn và nấm mốc.
Sự chỉ rõ
| Tên sản phẩm | bộ ghi dữ liệu cặp nhiệt điện |
| người mẫu | LPTM-1 |
| đầu vào | |
|---|---|
| sự liên quan | Có 7 kênh bên ngoài, một hộp đấu dây có thể kết nối để điều khiển kích thích và đầu ra cảnh báo |
| Kênh truyền hình | 1 nhiệt độ điện trở nhiệt trên bo mạch (-40 ° C đến 70 ° C, -40 ° F đến 158 ° F) 7 cặp nhiệt điện bên ngoài. Lựa chọn đầu vào có thể lập trình cho mỗi kênh bên ngoài: -8mV đến + 73mV đến -2mV đến + 18mV |
| nghị quyết | 0,0018 ％ |
| độ chính xác | Nhiệt điện trở: ± 0,2 ° C (0 ° C đến 70 ° C, 32 ° F đến 158 ° F) Cặp nhiệt điện: ± 0,1% đến 0,2% + Độ chính xác T / C |
| Bảo vệ quá áp | ± 20VDC |
| báo thức | |
| báo động kênh | Có hai ngưỡng cảnh báo có thể chỉnh sửa cho mỗi kênh |
| Đầu ra báo động | Khối thiết bị đầu cuối ALARM1 & A2 / E có thể được cấu hình làm đầu ra cảnh báo. Bật báo động: Bật công tắc MOSFET (kênh N) Tắt báo động: Tắt công tắc MOSFET (kênh N) Công suất tối đa: 200mA @ 24VDC |
| Báo động về sự chậm trễ | Độ trễ từ 0 đến 10 phút và khoảng tăng 1 phút có thể lập trình được. |
| chỉ báo báo động | Đèn LED trên bo mạch chuyển sang màu đỏ khi xảy ra tình trạng báo động. |
| bộ nhớ trên bo mạch | |
| kích thước | 8MB (đọc 4MB) |
| lưu trữ dữ liệu | 20 năm trở lên |
| lấy mẫu | |
| khoảng thời gian lấy mẫu | Có thể lập trình từ 20 ms đến 12 giờ. (yêu cầu nguồn điện bên ngoài nếu khoảng thời gian dưới 5 giây) |
| chế độ ghi nhật ký | Dừng ghi hoặc FIFO khi bộ nhớ đầy. |
| Bật ghi nhật ký | Có thể lập trình ngay lập tức, độ trễ kích hoạt hoặc kích hoạt nút trường. |
| liên lạc | |
| giao diện | USB (mini USB-B) (với cáp USB-A đến mini USB-B) AUX (RJ11) cho giao tiếp RS232 với mức TTL. |
| tốc độ truyền | Tốc độ truyền tự động phát hiện từ 2400 đến 115200 bps cho cả USB và AUX. |
| Ắc quy | |
| Nguồn cấp | Pin lithium tích hợp 3.6V. |
| tuổi thọ pin | 10 năm dựa trên khoảng thời gian lấy mẫu 1 phút. |
| phần mềm | |
| SiteView (bán riêng) | Định cấu hình, tải xuống, soạn thảo, xem thời gian thực, hiệu chuẩn tùy chỉnh, phương trình tùy chỉnh. |
| Yêu cầu phần mềm | Máy tính có bộ xử lý 1,0 GHz trở lên Bộ nhớ 1 GB trở lên Bộ nhớ 10 GB trở lên Ổ cứng khả dụng Windows XP SP2 trở lên, Vista, Windows 7, 8, 10 Có ít nhất một cổng USB hoặc một cổng COM. |
| tính chất vật lý | |
| vật chất | Vỏ nhôm. . |
| Xử lý PCB | Lớp phủ phù hợp |
| kích thước | 88 x 64,2 x 24 mm (3,46 x 2,53 x 0,95 inch) |
| trọng lượng | 200g |
| hình thức cố định | Đầu dò / lỗ gắn tường để treo / lắp. |
| khác | |
| Đèn báo LED | Đèn LED ba màu: (có thể tắt để tiết kiệm điện) Lấy mẫu bình thường: Màu xanh lục nhạt trong quá trình lấy mẫu. Báo động: Màu đỏ trong quá trình lấy mẫu. Pin yếu: Màu hổ phách khi lấy mẫu. |
| Kiểm soát kích thích | Khối đầu cuối A2 / E có thể được cấu hình như một đầu ra điều khiển kích từ để điều khiển nguồn điện của thiết bị được kết nối . Cài đặt khoảng thời gian trễ khởi động: 10 giây đến 240 giây với khoảng tăng 10 giây. |
| môi trường hành động | -40 đến + 70 ° C (-40 ° F đến 158 ° F), 0 đến 95% RH không ngưng tụ. |
| độ chính xác của đồng hồ | ± 1 bạc hà mỗi tháng. |
| chứng nhận | CE 、 FCC |
Dung lượng bộ nhớ của trình ghi nhật ký
| khoảng thời gian lấy mẫu | kích hoạt kênh | khả năng ghi nhật ký |
|---|---|---|
| 1 điểm | 1 | 8 năm |
| 1 điểm | 2 | 4 năm |
| 1 điểm | số 8 | 1 năm |
| 10 giây | 1 | 485 ngày |
| 10 giây | 2 | 242 ngày |
| 10 giây | số 8 | 60 ngày |
| 1 giây | 1 | 48 ngày |
| 1 giây | 2 | Ngày 24 |
| 1 giây | số 8 | 6 ngày |
| 100 mili giây | 1 | Bốn ngày |
| 100 mili giây | 2 | 2 ngày |
| 100 mili giây | số 8 | 14.4 Thời gian |
